Специальное предложение на японские оптические системы фирмы MARANTZ от компании ООО «Совтест АТЕ»

Фото с сайта www.sovtest.ru

Новейшие системы японской фирмы Marantz серии HDL для автоматической оптической инспекции (AOI) позволяют осуществлять комбинированный контроль качества пайки и монтажа компонентов. Только машины фирмы Marantz позволяют в автоматическом режиме без участия человека инспектировать компоненты как поверхностного (SMT), так и навесного (ТНТ) монтажа – включая пайку волной и ручную пайку. Именно переход от простого визуального контроля к автоматической оптической инспекции позволяет производителям электроники добиться максимальной эффективности, снизить затраты на ремонт и доработку продукции, достичь высочайшего качества и надежности изделий за счет строгого соответствия их паяных соединений стандартам IPC (Международной ассоциации производителей электроники).

Универсальное решение для контроля компонентов навесного и поверхностного монтажа

Фирма Marantz имеет значительный опыт в реализации проектов комбинированного AOI контроля паек и монтажа компонентов. Именно для этих целей было установлено более 20 AOI систем на предприятиях японской фирмы Fujitsu, выполняющий работы для Toyota, и Blaupunkt(производитель аудиотехники для автомобилей BMW, Mercedes, Audi, Volkswagen, Porsche, Vauxhall).

Рис.1. Контроль наличия штырькового компонента

Новейшие AOI машины Marantz, к примеру, настольная система M22XHDL-460 - имеют три подсветки (под углами в 45, 75 и 90 градусов), которые могут применяться одновременно, но при этом окончательный результата представляет собой не изображение когда светят сразу несколько подсветок, а – математический синтез изображений, выполненных при разных подсветках. Другими словами - сначала делается снимок при одном источнике света, затем – при другом. В итоге оба изображения математически складываются, синтезируя итоговое изображение.

Затем выполняется поиск дефектов (2 основные технологии):

- Метод сравнения изображений: сравнивается картинка эталонного изображения с реальным (тестируемым) изображением. Изображение делится на определенное количество сегментов, каждый сегмент должен совпадать с эталоном согласно заданной точности.

Рис.2. Гистограммный контроль качества пайки штырькового компонента

- Гистограммный метод (используется в основном для контроля качества пайки): изображение инспектируемого участка раскладывается на 4 цвета (красный, синий, зеленый и серый). Создается гистограмма интенсивности каждого из цветов. Оператор может задать диапазон, в котором должна находиться интенсивность конкретного цвета. Таким образом, он задает критерий качества пайки.

Важно то, что M22XHDL-460 позволяет осуществлять самый современный контроль качества пайки и установки компонентов (как SMT, так и THT – включая пайку волной и ручную пайку).

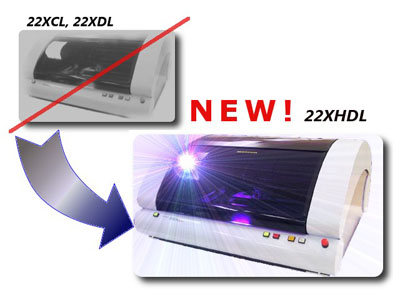

Новая жизнь старых AOI систем Marantz. Усовершенствование систем CL и DL до HDL

В связи со значительным количеством инсталлированных систем АОИ Marantz CL- и DL- поколения (более 4000 систем), фирма Marantz предусматривает возможность аппаратного и программного обновления таких систем до современнейших машин серии HDL. На сегодняшний день это актуальное предложение, поскольку производители электроники всегда заинтересованы в обновлении парка оборудования, но не всегда имеют достаточно средств на покупку нового. Именно по этой причине предприятие ООО «Совтест АТЕ», являющееся эксклюзивным представителем японской фирмы Marantz - предлагает своим Заказчикам модернизировать AOI системы Marantz предыдущих поколений до машин самого последнего поколения HDL.

Системы HDL имеют значительные преимущества над системами поколений CL и DL. И это преимущество заключается не только в, примерно 50%, увеличении скорости инспектирования - но и в поддержке новых функций оценки качества и стабильности пайки (гистограммный метод контроля).

В условиях нынешней экономической ситуации, ООО «Совтест АТЕ» предлагает:
широкий спектр оборудования для Автоматического оптического контроля, на которое предоставляется гибкая система скидок. ООО «Совтест АТЕ» готово предоставить любую дополнительную информацию о своем оборудовании, подготовить и направить в Ваш адрес детальное Коммерческое предложение на заинтересовавшую Вас систему Автоматической оптической инспекции или услугу.
