9-камерная система АОИ от Marantz (Япония): проверено на собственном опыте

Изображения с сайта www.sovtest.ru

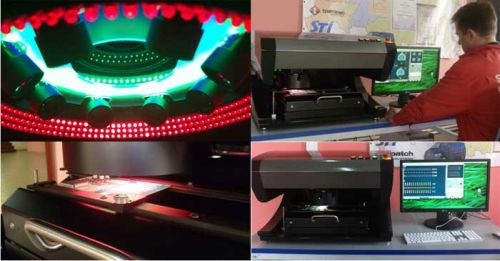

ООО «Совтест АТЕ» оснастило участок контроля качества на собственном производстве новейшей 9-камерной системой автоматической оптической инспекции iSpector фирмы Marantz Electronics ltd. (Япония). Подобное доверие можно считать лучшим подтверждением надежности и эффективности данного оборудования, в которой специалисты «Совтест АТЕ» уже смогли убедиться на собственном опыте.

Согласно выбранной стратегии тестирования изделий, на производстве ООО «Совтест АТЕ» реализовано распределенное тестирование, включающее автоматическую оптическую инспекцию (АОИ), контроль производственных дефектов смонтированных модулей (MDA), рентгеновский контроль, визуальный контроль, настройку и регулировку смонтированных модулей (функциональный контроль) и др.

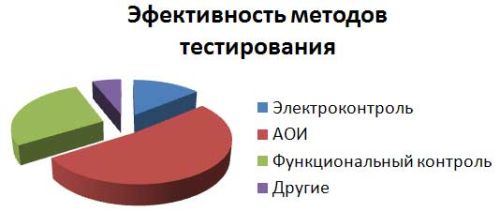

Периодический мониторинг соответствия показателей качества при изготовлении продукции на производстве ООО «Совтест АТЕ» выявил следующий спектр дефектов: дефекты компонентов, дефекты паяных соединений, дефекты установки компонентов, дефекты финишной обработки. Наиболее часто встречающимся является дефект паяных соединений (до 90% от общего числа дефектов). С учетом тестового доступа и тестового покрытия изделий рассчитана эффективность используемых методов тестирования на примере модулей цифрового динамического ввода/вывода с плотным монтажом и мелкими компонентами. В результате наиболее эффективным средством выявления дефектов указанного типа оказалась 9-камерная система АОИ модель iSpector HDA.

Все машины AOИ фирмы Marantz позволяют обнаруживать дефекты в соответствии со стандартом IPCA610:

• пропущенные компоненты при монтаже ПП;
• перевернутые компоненты («mounting upside down», «mounting on side»);
• неверная полярность установленных компонентов;
• смещение и разворот компонентов;
• короткое замыкание выводов ИМС («bridging»);
• непропай выводов электронных компонентов, в т.ч. несмачиваемость («nonwetting», «dewetting»);
• избыток, недостаток припоя на выводах элементов;
• эффект «надгробный камень» («tombstoning») и др.

Таким образом, подтверждается назначение систем АОИ фирмы Marantz electronics ltd. — тщательный автоматический оптический контроль изделий различной серийности. Машины идеальны для производителей спецтехники и контрактного производства. Кроме того, системы фирмы Marantz позволяют осуществлять комбинированный контроль качества пайки и монтажа компонентов, в том числе в автоматическом режиме без участия человека инспектировать компоненты как поверхностного (SMT), так и навесного (ТНТ) монтажа, включая пайку волной и ручную пайку.

Marantz инспектирует пайку тремя способами (образ с вертикальной DOAL-подсветкой, 3D-проекция при боковой подсветке, сочетание подсветок, гистограммный анализ). Гистограммный анализ позволяет более точно анализировать объем и форму галтели, в том числе и микросхем с малым шагом.

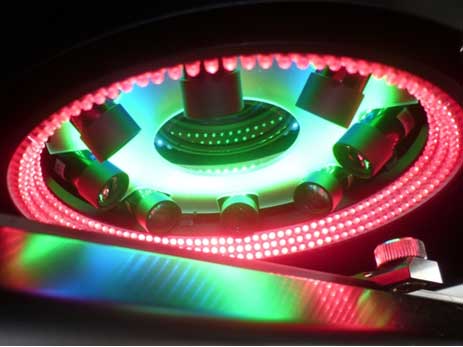

9-камерная настольная система АОИ iSpector является последней разработкой специалистов Marantz Electronics ltd. Данная модель объединяет в себе лучшие оптические характеристики с точностью и гибкостью; ее преимущество заключается в количестве камер (одна вертикальная и восемь боковых цветных), которое увеличивает поле обзора, что гарантирует надежное обнаружение поднятых выводов микросхем, дефектов J-образных выводов. Помимо этого, различный угол обзора дает высокую детализацию в тени соседних компонентов, возможность контроля номинала на боковой стороне THT-компонентов, а высокое разрешение камеры и объектив с большим увеличением упрощает визуализацию мелких дефектов и инспекцию компонентов с мелким шагом.
