Компания OK International представляет новую ремонтную станцию MRS-1000

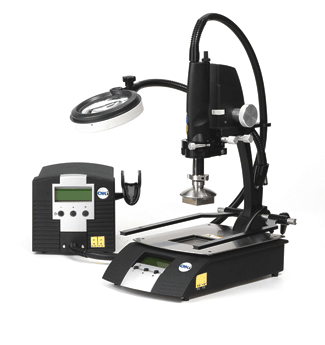

Фото с сайта www.okinternational.com

Компания OK International выпустила новую ремонтную станцию MRS-1000, предназначенную для снятия и установки компонентов поверхностного монтажа, включая BGA/CSP.

Система состоит из ручного инструмента для установки/демонтажа компонентов с применением конвекции, широкого набора насадок, устройства предварительного нагрева, регулируемого держателя инструмента с держателем платы, а также увеличительного стекла с подсветкой. Станция способна работать с компонентами размером до 40х40 мм и платами до 12" x 12" (~ 305х305 мм), более крупные платы возможно установить на отдельный держатель BH-1000. Стандартные функции системы включают в себя возможность программирования, цифровой дисплей, хранение до 50 термопрофилей и пр.

В данной модульной системе применен новый программируемый инструмент HCT-1000 для установки/демонтажа компонентов с применением конвекции. Он обладает функциями цифрового управления, поддерживает обратную связь с встроенной или внешней термопарой, хранит параметры термопрофиля и обеспечивает вакуум для установки/демонтажа компонентов. На ручке инструмента находятся кнопки включения вакуума и пайки оплавлением, что дает возможность ручного или автоматического управления процессом. Функция вакуума включает в себя автоматический подъем компонента. Насадки серии HN подходят для решения задач по установке/демонтажу сложных компонентов всех размеров, включая BGA, QFP, LGA, PLCC и SOIC.

В состав системы MRS-1000 также входит программируемое устройство предварительного нагрева PCT-1000, обеспечивающее высокий уровень управления температурой для сложных плат в сочетании с высокой скоростью ее подъема для увеличения производительности. Конвекционный нагреватель этого устройства создает вихревой эффект, который эффективно направляет и концентрирует тепловой поток.

Входящий в комплект поставки регулируемый держатель инструмента ATH-1000 состоит из держателя платы, ручного фиксатора и ограничителя по оси Z. Завершает конфигурацию системы увеличительное стекло LM-1000 с кратностью увеличения 4х и светодиодной бестеневой подсветкой.

Более подробная информация – на сайте производителя, компании OK International: www.okinternational.com.

Информация с сайта www.emsnow.com.
