Эквивалентное последовательное сопротивление (Equivalent Series Resistance)

Синонимы:

• Эквивалентное последовательное сопротивление - ESR

Описание:

Характеристика конденсатора, представляющая собой суммарное активное сопротивление между точкой контакта и эквивалентной емкостью (см. рис.)

Эквивалентное последовательное сопротивление (ЭПС) обуславливается, главным образом, сопротивлением выводов и обкладок. У идеального конденсатора ЭПС равно нулю.

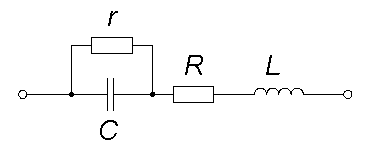

Эквивалентная схема конденсатора: C - эквивалентная емкость, r - сопротивление утечки, R - эквивалентное последовательное сопротивление, L - эквивалентная индуктивность.
