Часть IV. Дефекты пайки оплавлением – Отсутствие смачивания

Статья предоставлена компанией ЗАО "Предприятие ОСТЕК"
http://www.ostec-smt.ru/

Часть IV. Дефекты пайки оплавлением – Отсутствие смачиванияоя

Отсутствие смачивания или плохая смачиваемость - это отсутствие (полное или частичное) способности смачивания твердых металлических поверхностей (выводов компонентов или контактных площадок) расплавленным припоем.

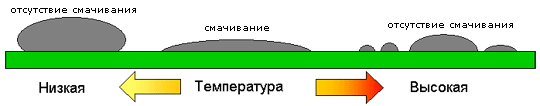

Высокая или низкая температура пайки может стать одной из причин ухудшения смачиваемости:

Пример дефекта Описание дефекта Возможные причины Методы предотвращения

Отсутствие или плохая смачиваемость контактных площадок: Припой неравномерно распределяется по поверхности контактных площадок в виде полусферических островков 1) Загрязнение контактных площадок
2) Низкая активность флюса
3) Очень тонкое покрытие горПОС (HASL)
1) Перед началом сборки произвести очистку печатных плат с помощью специальных жидкостей (например, VIGON S 100 для покрытий Ni/Au, Ni/Pd и Cu)
2) Использовать паяльную пасту с более активным флюсом
3) Низкое качество изготовления печатных плат, предъявить претензии изготовителю
Отсутствие или плохая смачиваемость контактных площадок и выводов компонентов 1) Перегрев паяльной пасты (выгорание флюса и повторное окисление паяемых поверхностей)
2) Истощение и потеря защитных свойств флюса на этапе предварительного нагрева
3) Недостаточное количество пасты
1) Понизить температуру пайки; уменьшить время пребывания выше температуры плавления при пайке до 30 - 90 сек
2) Уменьшить время на стадии стабилизации (желательно не более 120 сек)
3) Увеличить количество паяльной пасты

Плохая паяемость контактных площадок с покрытием электрохимический никель / иммерсионное золото (Ni/Au) 1) Нарушены условия хранения печатных плат
2) Низкое качество изготовления печатных плат (золото по окисленному никелю)
1) Печатные платы должны хранится в вакуумной упаковке в шкафах сухого хранения (25°С и относительной влажности 10%). Срок хранения не должен превышать 6 месяцев с даты производства
2) Провести входной контроль паяемости печатных плат в соответствии с требованиями стандарта J-STD-003A. В случае не соответствия предъявить претензии изготовителю
